Eco / Plus
Tanques de agua
Vea la tendencia de nivel antes de que una recarga, interrupción o desborde se vuelva urgente.
Casos de uso
Una idea de monitoreo. Muchos trabajos reales.
Configura tu sistema Pebble
Elige Eco 1, Eco 2 o Pebble Plus, y luego agrega los sensores y módulos compatibles.
Plus
Estanques y activos exteriores
Use cableado protegido, alivio de tensión adecuado y una opción de sensor acorde al entorno.
Plus
Pozos
Use flujos de sensor sumergible o de largo alcance compatibles cuando el ultrasónico montado arriba no sea la geometría adecuada.
Eco
Acuarios
Monitoreo compacto para conciencia estable del nivel donde el montaje y el rango del sensor sean adecuados.
Plus
Piscinas
Rastree el comportamiento del nivel en instalaciones exteriores o semi-exteriores con el gabinete, cableado y sensor adecuados.
Plus
Sistemas analógicos existentes
Incorpore señales compatibles de 0–5V, 0–10V, 0–20mA o 4–20mA al flujo de trabajo de LumeLevel mediante módulos compatibles.
Pebble puede adaptarse a diferentes trabajos de monitoreo eligiendo el gabinete, tipo de sensor, método de montaje, protección de cableado y flujo de medición correctos.
Cómo funciona el monitoreo LumeLevel
El portal, el hardware, el sensor y la lectura reportada deben describir la misma instalación real.
Un Monitoring Profile es el registro del portal para la instalación. El Pebble Monitor físico se vincula a ese registro mediante el Link Code, y el registro del tanque define la geometría del tanque, los valores de referencia y el tipo de sensor utilizados para interpretar la medición.
- Prepare el Monitoring Profile y los registros del tanque para el sitio físico antes del comisionamiento del dispositivo.
- Elija una tecnología y un rango de sensor que correspondan al tanque real, el fluido, la geometría de montaje y el modelo Pebble.
- Instale el sensor físico de modo que su montaje, cableado, orientación y punto de referencia coincidan con la configuración del portal.
- Vincule el Pebble Monitor físico al Monitoring Profile previsto y configure la conexión de red requerida.
- Confirme que la lectura reportada sea razonable, cambie en la dirección esperada, tenga la marca de tiempo prevista y aparezca en el tanque previsto antes de considerar la instalación comisionada.
Principio de monitoreo: Una lectura plausible del sensor no es suficiente por sí sola. La relación en el portal, la configuración del tanque, el tipo de sensor, la instalación física, el vínculo del dispositivo, la conexión de red y el valor reportado deben concordar entre sí.
Selección de sensor Pebble
Elija el Pebble adecuado para sus tanques e instalación.
Empiece por el número de tanques; después considere dónde instalar el controlador y qué sensor medirá con fiabilidad.
Coloque el controlador donde mejor funcione. Mantenga los sensores donde mejor midan.
Para ECO 2 y Pebble Plus, la troncal RS485 admitida puede alcanzar hasta 100 m en total, siempre que se cumplan las reglas de instalación del bus. Ubique el controlador donde el Wi-Fi, la seguridad y el acceso de mantenimiento sean más adecuados, mientras los sensores permanecen en los tanques.
Pebble Eco 1
Ultrasonido directo y sencillo
Para un tanque principal y uno de reserva cuando se pueden instalar sensores ultrasónicos de conexión directa con una trayectoria de medición despejada.
- Dos posiciones para sensores ultrasónicos de conexión directa
- La ubicación del controlador está limitada por la disposición de cableado directo aprobada
- Ideal para instalaciones sencillas con espacio libre adecuado para ultrasonido
Pebble Eco 2
RS485 flexible para dos tanques
Para un tanque principal y uno de reserva cuando desea mayor libertad para ubicar el controlador y elegir la tecnología de sensores.
- Dos posiciones para sensores RS485 compatibles
- Hasta 100 m de troncal RS485 total, según las reglas de instalación del bus aprobadas
- Elija A01, A02 o un sensor sumergible RS485 compatible
- Permite ubicar el controlador donde la recepción Wi-Fi, la seguridad y el acceso de mantenimiento sean mejores
Pebble Plus
RS485 ampliado para varios tanques
Para instalaciones más grandes que requieren las ventajas RS485 de ECO 2 en más posiciones de tanque.
- Hasta 3 tanques principales y 3 de reserva
- Hasta 100 m de troncal RS485 total; no son 100 m por sensor
- Opciones compatibles de sensores ultrasónicos y sumergibles RS485
- Ideal cuando un controlador debe atender posiciones de tanque adicionales
Planifique el sensor antes de elegir la ubicación del controlador

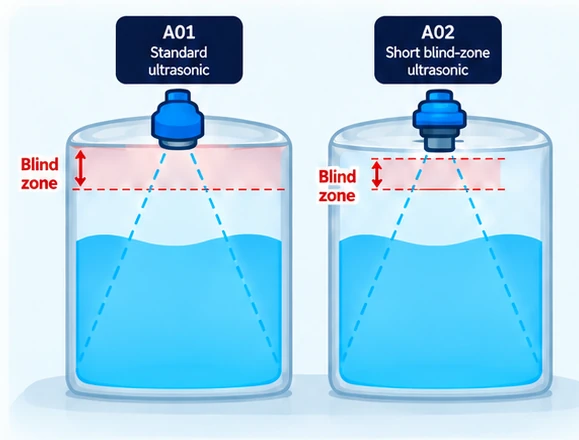

Nivel máximo del agua
Revise la zona ciega: el agua no debe acercarse demasiado a un sensor ultrasónico. A02 tiene una zona ciega menor que A01 en las variantes indicadas actualmente.

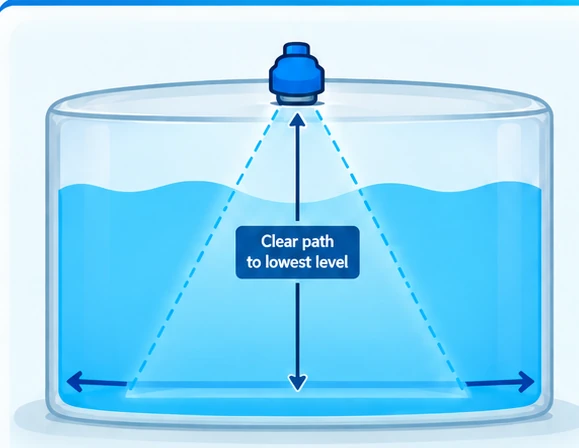

Profundidad y anchura del tanque
Los haces ultrasónicos se abren al aumentar la distancia. Compruebe que el trayecto hasta el nivel mínimo previsto del agua esté libre de paredes, tuberías y soportes.

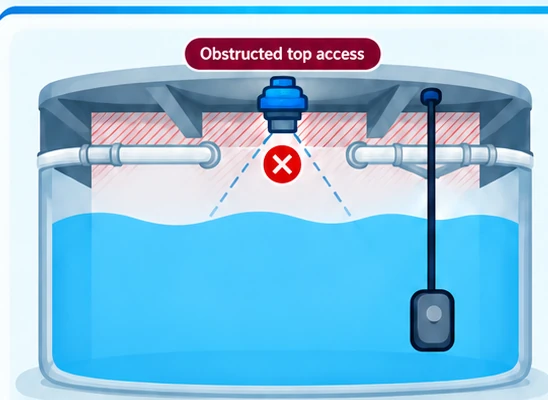

Acceso superior obstruido o inadecuado
Un sensor de presión sumergible compatible puede evitar las limitaciones del haz y de la zona ciega del ultrasonido, pero requiere rango, cableado e instalación adecuados.
La distancia RS485 corresponde a la troncal total admitida, no a una distancia individual para cada sensor. Respete la topología, derivaciones cortas, alimentación y terminación del bus LumeLevel. Consultar las instrucciones de instalación
Sensores ultrasónicos Eco 1
Ultrasónico impermeable
Use para monitoreo simple de nivel sin contacto donde el sensor se monta sobre el tanque y apunta directamente a la superficie del agua.
- Distancia de medición típica
- Hasta 20-600 cm, según la instalación y el entorno instalado.
- Zona ciega
- Aproximadamente 20–25 cm cerca de la cara del sensor
- Monitoreo de tapa de tanque
- Agrega monitoreo discreto de la tapa del tanque para que el sistema pueda saber si la tapa/parte superior del tanque se ha abierto o cerrado.
- Mejor opción
- Tanques con espacio libre sobre el líquido
Sensor Eco 2 + Plus
Ultrasónico RS485 Pebble-A02
Use cuando desea detección ultrasónica sin contacto pero necesita una zona ciega cerca del sensor mucho menor que la opción ultrasónica Eco estándar.
- Distancia de medición típica
- Aproximadamente 3–450/500 cm según el modelo
- Zona ciega
- Aproximadamente 3 cm cerca de la cara del sensor
- Monitoreo de tapa de tanque
- Opcional mediante la caja de interruptor de tapa de tanque Pebble.
- Mejor opción
- Tanques con menor espacio libre donde el sensor queda más cerca del nivel lleno
Sensor Eco 2 + Plus
Ultrasónico RS485 Pebble-A01
Use para tanques más grandes donde un mayor rango ultrasónico es más importante que la zona ciega más pequeña posible.
- Distancia de medición típica
- Aproximadamente 28–750 cm según la instalación y el entorno instalado.
- Zona ciega
- Aproximadamente 28 cm cerca de la cara del sensor
- Monitoreo de tapa de tanque
- Opcional mediante la caja de interruptor de tapa de tanque Pebble.
- Mejor opción
- Tanques más altos
Sensor Eco 2 + Plus
Sensor de nivel sumergible Pebble-300
Úselo cuando montar directamente sobre el fluido sea difícil o cuando se prefiera una lectura sumergida basada en presión.
- Distancia de medición típica
- Seleccionado por rango del sensor, comúnmente de 1 m a 20 m o más
- Zona ciega
- Sin zona ciega ultrasónica; el sensor mide presión desde debajo de la superficie del agua
- Monitoreo de tapa de tanque
- Opcional mediante la caja de interruptor de tapa de tanque Pebble.
- Mejor opción
- Tanques profundos, tapas cerradas, superficies superiores turbulentas o geometría ultrasónica difícil
Módulo Eco 2 + Plus
Módulo de tapa de tanque Pebble
Agrega monitoreo de tapa de tanque, contacto seco y estado abierto/cerrado a Eco 2 o Pebble Plus mediante el bus RS485.
- Ideal para
- Alertas de tapa abierta, monitoreo de acceso al tanque y contactos de alarma
- Conexión
- Las entradas de interruptor se conectan al módulo; el módulo se conecta al bus RS485 de Pebble
- Nota del comprador
- Elige esto cuando necesites monitoreo de la tapa del tanque además del monitoreo de nivel
Módulo Eco 2 + Plus
Módulo analógico Pebble
Conecta sensores compatibles con salida analógica a Eco 2 o Pebble Plus. Ideal para instalaciones de actualización o sensores industriales existentes que entregan voltaje o corriente en lugar de RS485 nativo.
- Ideal para
- Sensores de nivel analógicos compatibles existentes de 4–20mA, 0–10V
- Conexión
- El sensor analógico se conecta al módulo; el módulo se conecta al bus RS485 de Pebble
- Nota del comprador
- Para instalaciones nuevas, elija RS485 nativo cuando esté disponible; use analógico por compatibilidad o necesidades de actualización.
Guía simple de selección
Elija ECO 1 para supervisar directamente por ultrasonido un tanque principal y uno de reserva. Elija ECO 2 para los mismos dos tanques con flexibilidad RS485 y más libertad para ubicar el controlador. Elija Plus para hasta seis posiciones de tanque con las mismas ventajas RS485.
Preguntas frecuentes
Preguntas que compradores e instaladores hacen primero
¿Qué modelo Pebble debo elegir?
Elija ECO 1 para supervisar directamente por ultrasonido un tanque principal y uno de reserva. Elija ECO 2 para los mismos dos tanques con flexibilidad RS485 y más libertad para ubicar el controlador. Elija Plus para hasta seis posiciones de tanque con las mismas ventajas RS485.
¿Puede Pebble monitorear más que un tanque básico de agua?
Sí. Con el modelo y sensor correctos, Pebble puede ubicarse para tanques, acuarios, pozos, estanques, piscinas y sistemas analógicos existentes compatibles.
¿Pueden ECO 2 o Pebble Plus ubicar el controlador hasta 100 metros de los sensores?
La troncal RS485 admitida puede alcanzar 100 metros en total si se cumplen las reglas de instalación aprobadas. Es la longitud total de la troncal, no 100 metros por sensor.
¿Qué ocurre si mi tanque es estrecho, profundo o tiene obstáculos?
Compruebe la zona ciega y el espacio libre del haz hasta el nivel mínimo previsto del agua. Elija una variante A01 o A02 apropiada, o un sensor sumergible compatible si no existe un trayecto ultrasónico despejado.
¿Importa la profundidad del sensor?
Sí. Medir profundidad depende del sensor. El rango del transmisor ultrasónico, sumergible o analógico seleccionado debe coincidir con la profundidad y entorno reales de instalación.
¿Se pueden reutilizar sensores analógicos de nivel existentes?
En muchos casos, Pebble Eco 2 y Pebble Plus pueden integrar señales analógicas compatibles mediante un módulo de adquisición analógica RS485 compatible, después de confirmar el rango de señal y los puntos de calibración.
Pebble es el puente entre el tanque y la decisión.
Usa Pebble Eco 1 cuando la instalación de dos tanques deba seguir siendo ultrasónica directa. Usa Pebble Eco 2 cuando la instalación de dos tanques necesite opciones de sensores RS485. Usa Pebble Plus cuando el trabajo necesite hasta 6 tanques: 3 principales + 3 de reserva.
